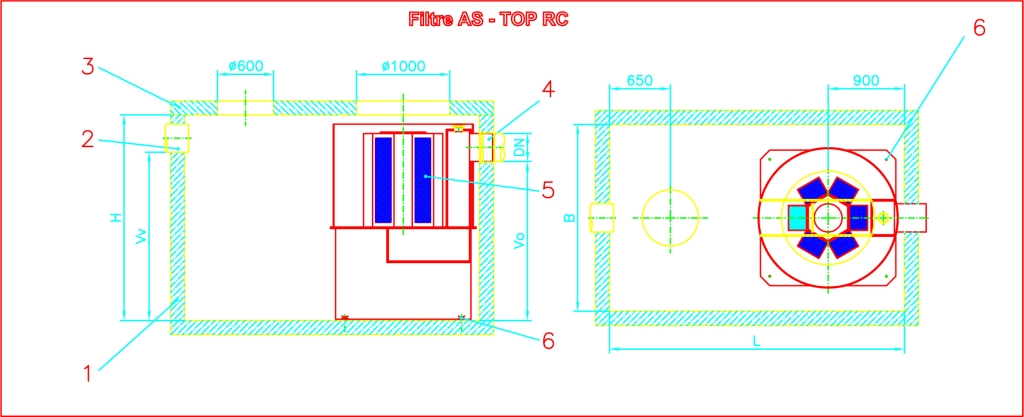

Filtre AS-TOP RC

Constructie: combinat, deznisipator si separator coalescent
Deznisipator: 100 x debit nominal
Incarcare influent: max. 200 mg/l substante petroliere
Incarcare efluent: max. 5 mg/l substante petroliere
Forma: dreptunghiulara
Design: bazin din beton realizat de constructor
Statica: grosimea peretilor din beton vor fi calculate de proiectant

1. Cuva beton etansa
2. Teava intrare
3. Capac beton - se aseaza dupa montarea poz. 5
4. Teava iesire cu mufa si garnitura, Incastrata la nivelul betonului
5. Echipament filtrare
6. Surub tip ancora M12

Tip	Debit maxim	Diametru racorduri	Lungime	Latime	Inaltime	Cota intrare	Cota iesire
	Q	DN	L	B	H	Hv	Ho
	l/s	mm	mm	mm	mm	mm	mm
AS-TOP 15 RC	15	200	2000	1500	1800	1400	1300
AS-TOP 20 RC	20	200	2000	1500	1800	1400	1300
AS-TOP 30 RC	30	250	3000	1500	1650	1200	1100
AS-TOP 40 RC	40	300	3000	2000	1650	1200	1100
AS-TOP 50 RC	50	300	3500	2000	1800	1400	1300
AS-TOP 65 RC	65	300	3000	2000	2200	1800	1700
AS-TOP 80 RC	80	300	3500	2000	2200	1800	1700
AS-TOP 100 RC	100	300	4000	2500	2200	1800	1700
AS-TOP 125 RC	125	400	5000	2500	2300	1800	1700
AS-TOP 150 RC	150	400	5000	2000	2700	2200	2100
AS-TOP 200 RC	200	400	6000	2400	2700	2200	2100
