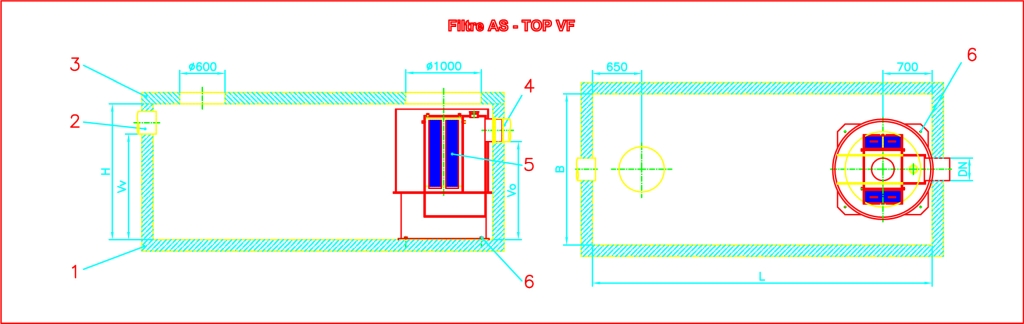

Filtre AS-TOP VF

Constructie: combinat, deznisipator si separator coalescent
Deznisipator: 200 x debit nominal
Incarcare influent: max. 1000 mg/l substante petroliere
Incarcare efluent: max. 5 mg/l substante petroliere
Forma: dreptunghiulara
Design: bazin din beton realizat de constructor
Statica: grosimea peretilor din beton vor fi calculate de proiectant

1. Cuva beton etansa
2. Teava intrare
3. Capac beton - se aseaza dupa montarea poz. 5
4. Teava iesire cu mufa si garnitura, Incastrata la nivelul betonului
5. Echipament filtrare
6. Surub tip ancora M12

Tip	Debit maxim	Diametru racorduri	Lungime	Latime	Inaltime	Cota intrare	Cota iesire
	Q	DN	L	B	H	Hv	Ho
	l/s	mm	mm	mm	mm	mm	mm
AS-TOP 3 VF	3	100	1500	1160	1800	1400	1300
AS-TOP 6 VF	6	150	2000	1160	1800	1400	1300
AS-TOP 10 VF	10	200	2000	1160	2200	1850	1750
AS-TOP 15 VF	15	200	2000	1500	2250	1850	1750
AS-TOP 20 VF	20	200	2500	1500	2250	1850	1750
AS-TOP 30 VF	30	250	3000	2000	1800	1400	1300
AS-TOP 50 VF	50	300	4500	2000	1800	1400	1300
AS-TOP 65 VF	65	300	5500	2000	2200	1800	1700
AS-TOP 80 VF	80	300	6500	2000	2200	1800	1700
AS-TOP 100 VF	100	300	5000	2500	2700	2300	2200
AS-TOP 125 VF	125	400	6500	2500	2700	2200	2100
