AS-PARSH


Jgheabul Parshall este destinat masurarii debitelor de apa care nu pot fi masurate prin alte mijloace.
De regula se masoara debite mari cu curgere libera.

Pot fi determinate:
  • debitele unor paraie
  • debite in canale de irigatie
debitele apelor in canalele cu apa uzata

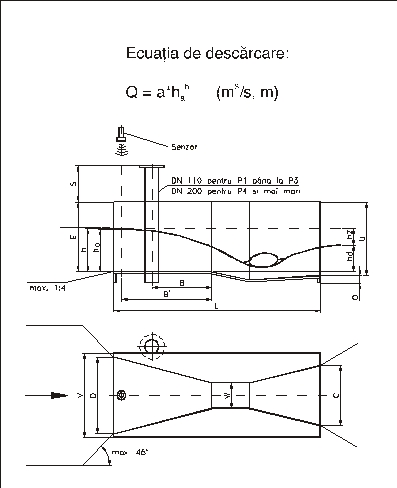

img-responsive


In urma masurarii debitului si prin integrarea acestuia in timp, se poate realiza contorizarea consumului de apa.
Aceasta este cea mai frecventa utilizare a debitmetrului.

Desi asemenea solicitari sunt mai rare, debitmetrul se poate folosi si la reglarea unor debite constante  prin comanda unor stavilare aflate in amonte  sau in aval de acesta. Astfel se poate asigura un debit constant de apa si la valori variabile.

De ex.: La un moment dat am nevoie de un anumit debit de apa pe care il asigur printr-o pozitie a stavilarului iar ulterior am nevoie de un alt debit care presupune o alta pozitie a stavilarului.

Aceasta  se poate realiza cu ajutorul jgheabului parshall si un motor care sa deplaseze  stavilarul in pozitia corespunzatoare.

O conditie importanta pentru buna masurare  sau a reglajului  de debit este asigurarea unui timp de linistire a apei inainte de intrarea in debitmetru. Aceasta se realizeaza prin creerea unui canal orizontal suficient de lung incat  regimul de curgere al apei la capatul acestuia sa devina laminar.

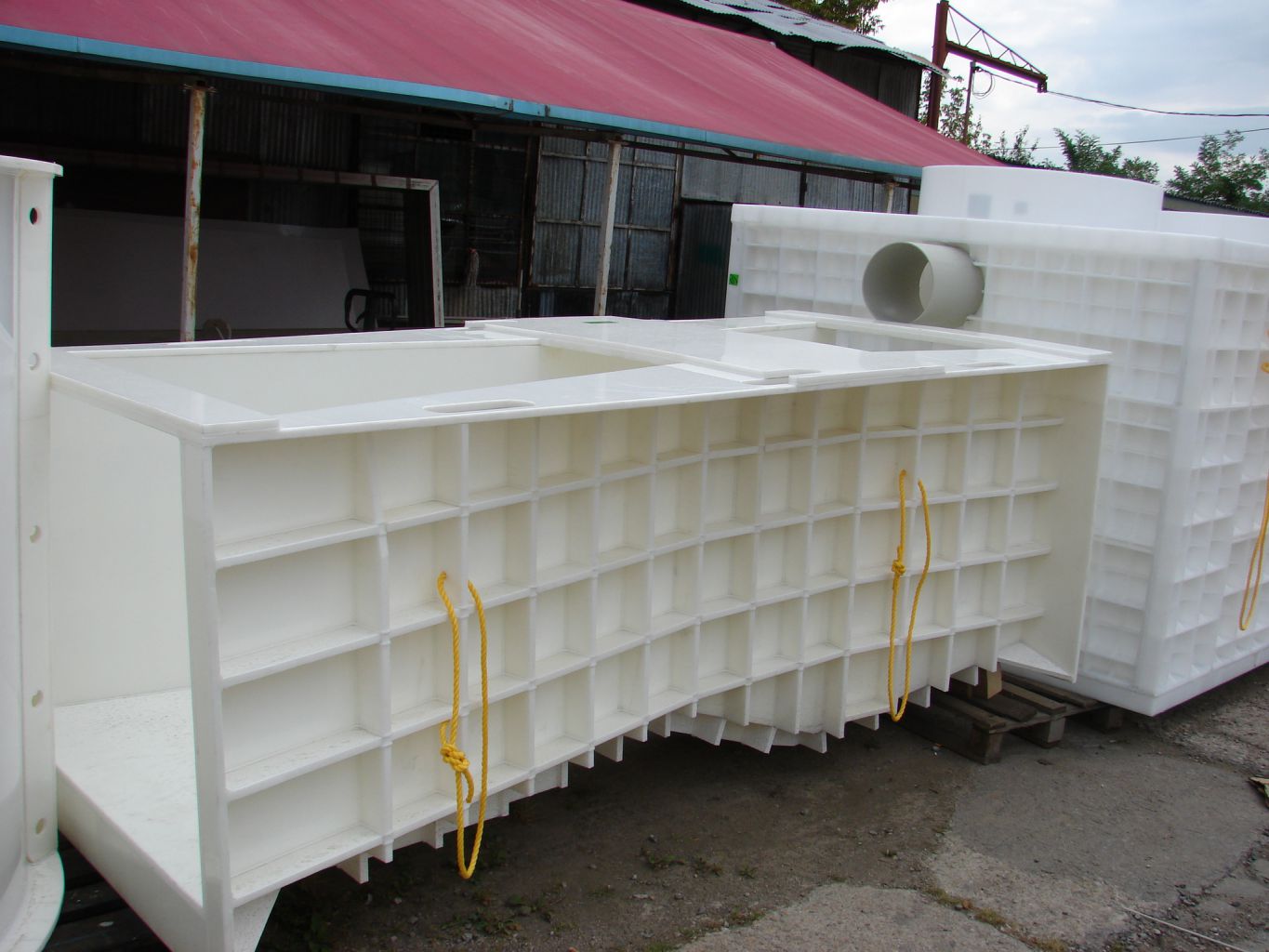

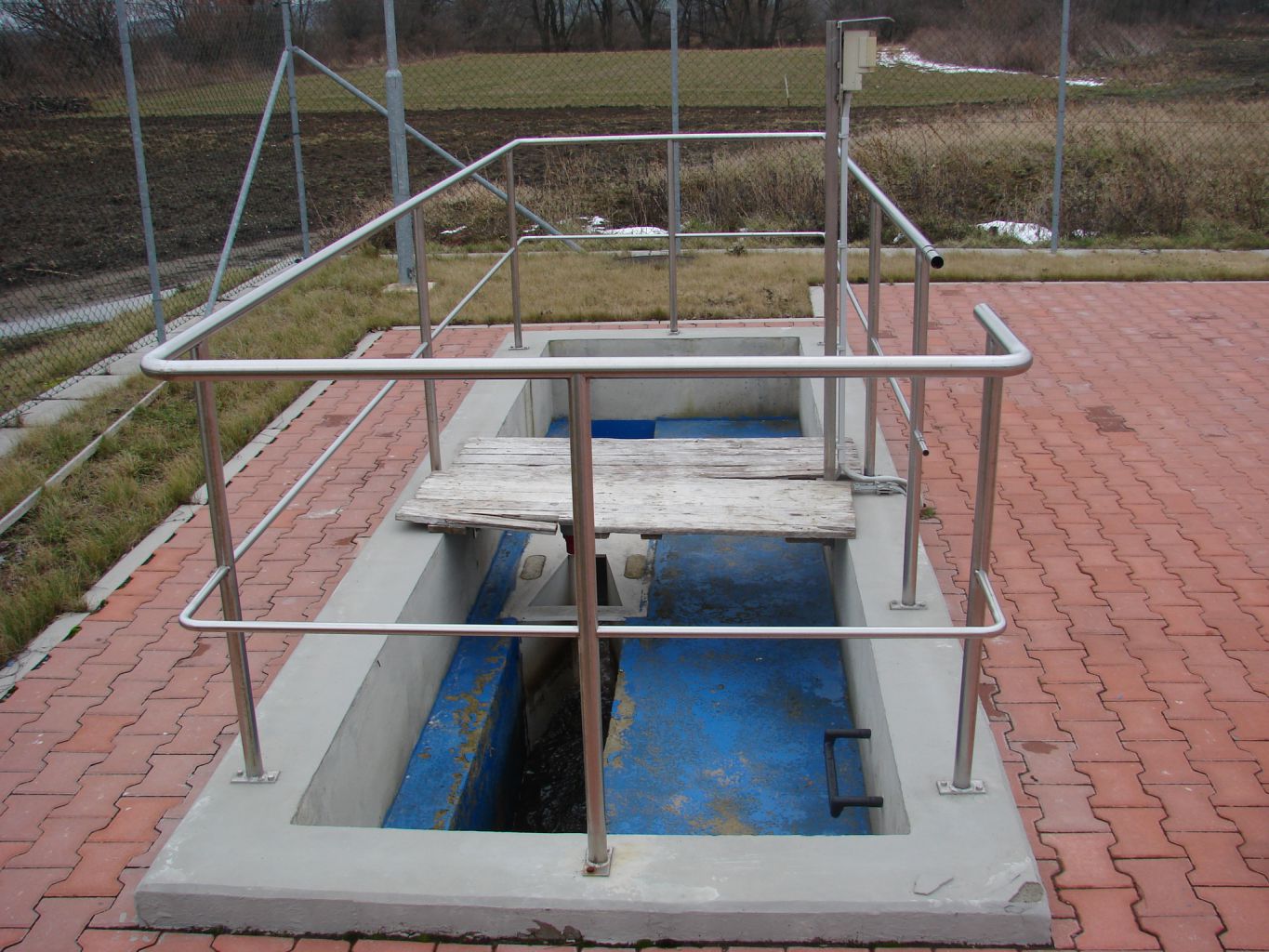

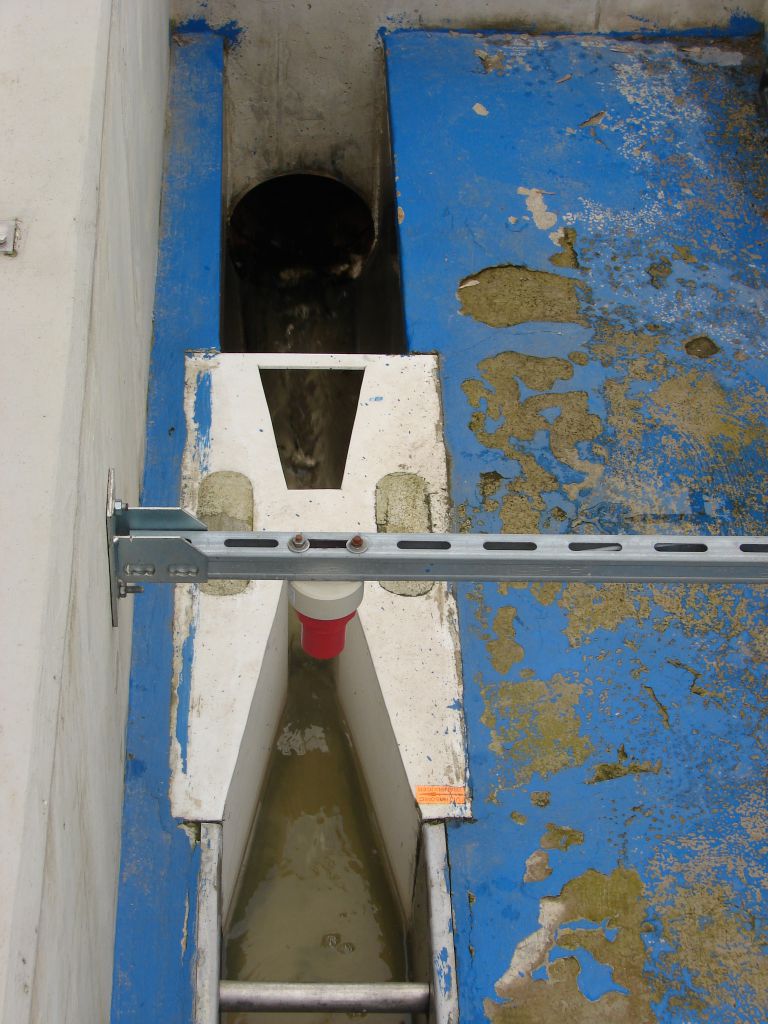

Jgheabul Parshall este din polipropilena si asadar nu are rezistenta mecanica. Din aceasta cauza acesta trebuie incastrat in beton cu conditia respectarii cerintelor de orizontalitate.


Tip Debit minim


(l/s)
Debit maxim


(l/s)
Dimensiuni de gabarit

LxVxU (mm)
Strangulare w


(mm)
Masa neta


(kg)
P1 0,26 6,2 635x307x248 2,54 9,0
P2 0,52 15,1 775x353x286 5,08 10,6
P3 0,78 54,6 915x399x492 7,62 19,1
P4 1,52 168,0 1524x540x696 15,24 49,0
P5 2,25 368,0 1620x800x876 22,86 81,0
P6 2,9 598,0 2867x1000x1001 30,48 146,0
P7 4,4 898,0 2943x1200x1001 45,70 183,0
P8 5,8 1211,0 3019x1400x1001 61,00 231,0
P9 8,7 1841,0 3169x1800x1001 91,40 252,0
Alte utilzari ale Jgheabului Parshall pot fi discutate cu specialistii companiei noastre.

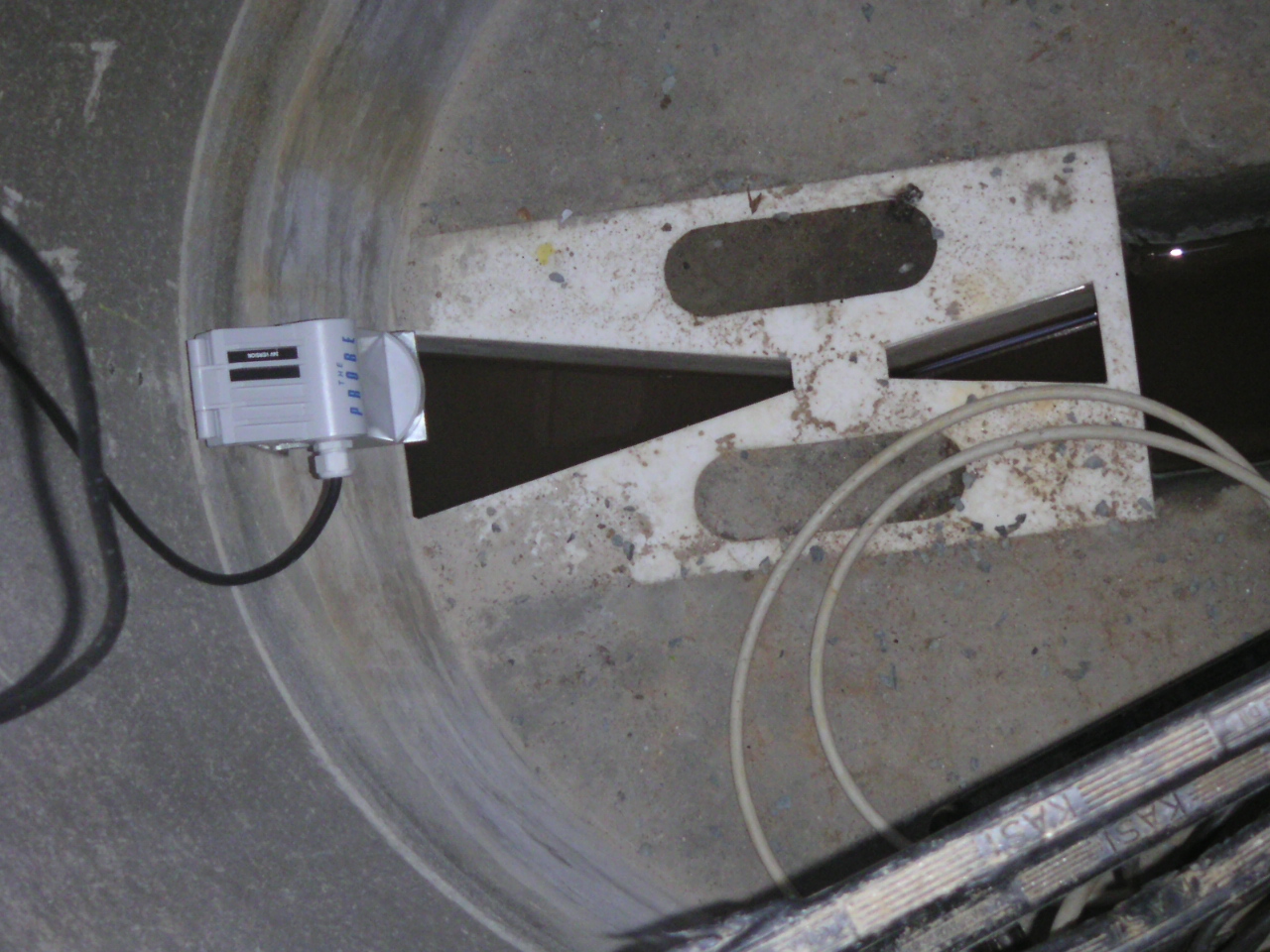

Jgheabul Parshall poate fi livrat impreuna cu traductorul de nivel cu ultrasunete MQU 99
