MQI 99

Debitmetre magneto-inductive pentru apa uzata, apa potabila, namol

Debitmetru magneto-inductiv tip MQI 99

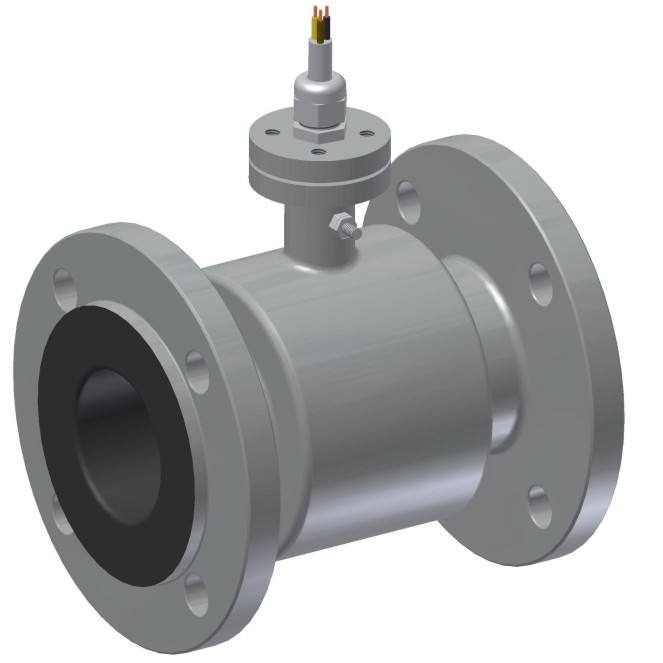

Caracteristici senzor
Principiu - DC puls
Cablu conexiune - 8 m (optional poate fi cablu mai lung)
Construcţie - Oţel carbon sudat

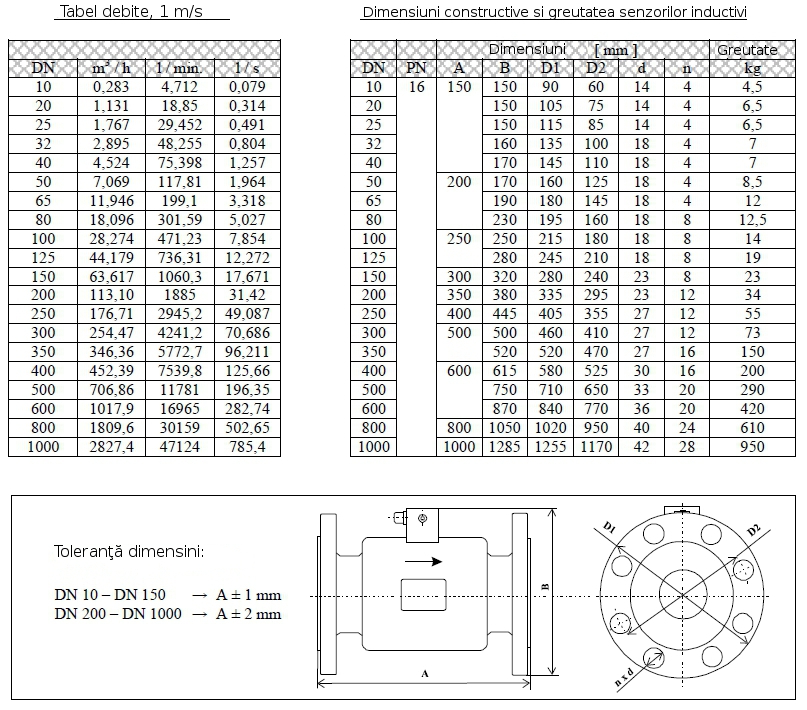

Diametru nominal - DN 20 – 1000
Flanşe - conf. DIN, ANSI, BS
Protecţie - IP 67 / NEMA 5
Material inel măsurare - inox
Protecţie senzor - oţel carbon protejat cu pulbere acrilică multicomponentă
Material flanşe - oţel carbon
material electrod - inox
protecţie standard - cauciuc dur
Temperatura max. mediu măsurat - 90°C
Presiune nominală - 1,6MPa optional 0,6 / 1,0 / 2,5 / 4,0 MPa

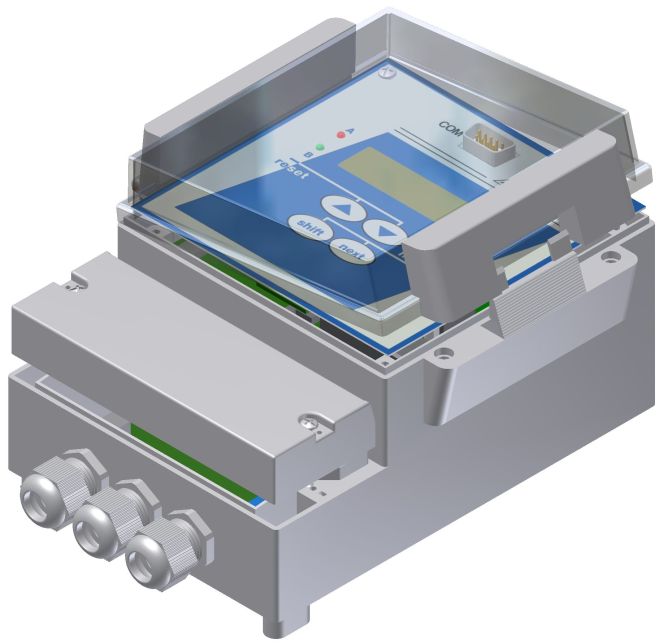

Unitate de control MQI99

Conductivitate electrica a mediului de masurat -  ≥5µS/cm,
pt.apa demineralizată -  ≥20µS/cm
Impedanţă - ≥10·10Ohm
Precizie măsurare - 0,3% din val. măsurată în intervalul 10 ÷ 100% din Qmax
Filtrarea măsurătorii - reglabilă în multiple moduri
Eliminarea debite mici - reglabilă, cu incremente de 0,1 %
Direcţia curgerii - Bi-direcţională, indicată de semn
Debit zero - setare automată punct zero
Înregistrare date - arhivare volume şi menţinere cu baterie proprie
Statistici - Măsurări la 5 minute - orare - zilnice - lunare - pe 4 luni
Timp real - ceas cu calendar incl. anii bisecţi până în 2099

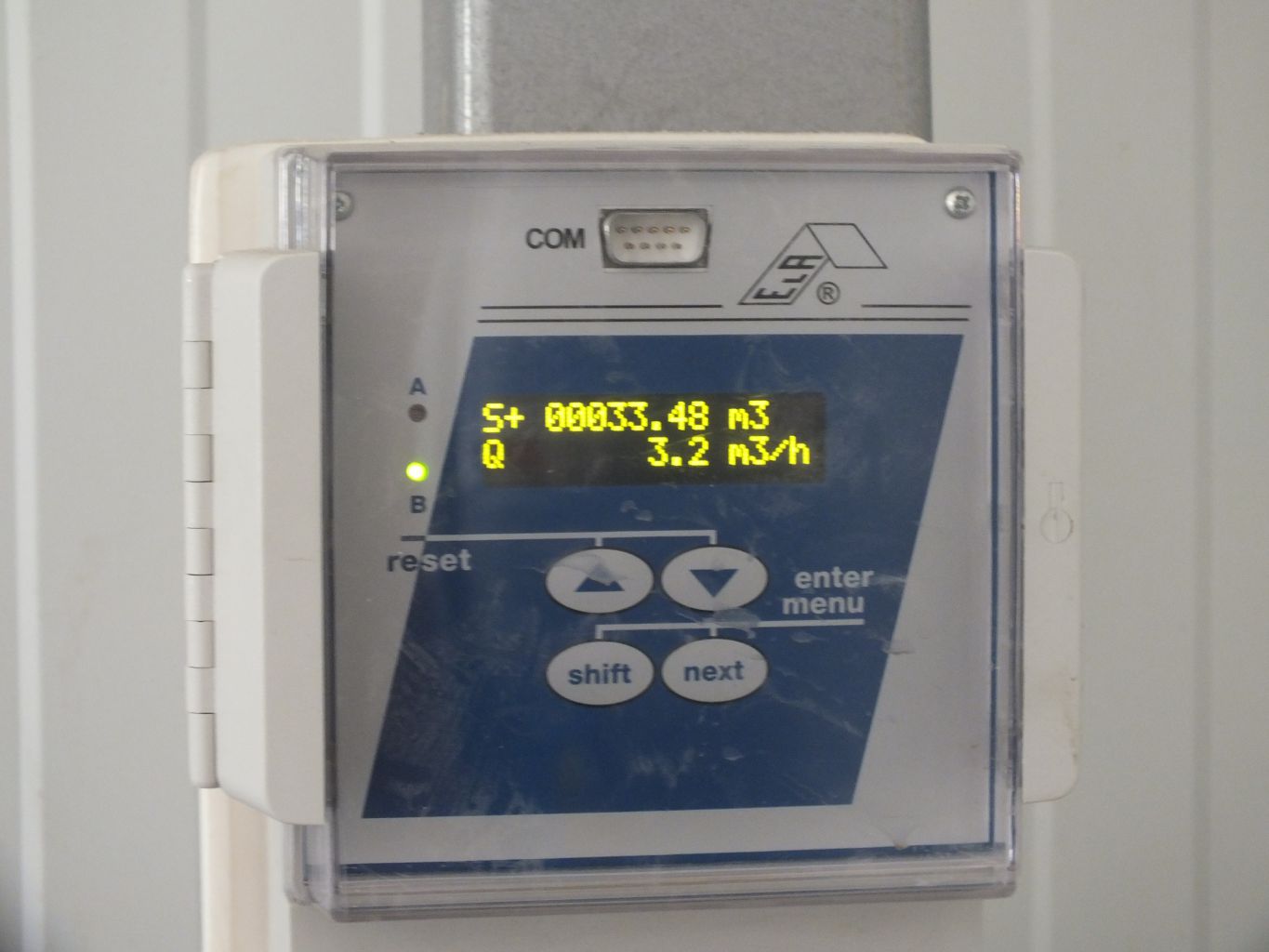

Valori afişate - LCD alfanumeric, 2 × 16 caractere, cu lumină fundal
Control - tastatură cu patru butoane
Funcţii programabile - Detectare conductă goală
Ieşire analogă (activă) -separată galvanic 4 (0) ÷ 20 mA, (0 ÷ 30 mA) / 300 Ohm
Ieşire impuls (1× releu) - volum (x·m³) per impuls
Ieşire binară (3× releu) - pentru comandă (încărcare non-inductivă) 30 V/2 A/DC^125 V/0,5 A/AC
Ieşire frecvenţă (colector deschis) - pentru comandă rating nominal de 1 kHz/TTL
Ieşire comunicaţii - pt. comandă RS 232 C / RS 485, viteză selectabilă, protocol ELA
Sursă alimentare - 85 - 260 VAC 50 / 60 Hz,
                                  24 VDC, pt. comandă
                                  9 - 36 VDC +10% / -15%,
                                  10 VA
Protecţie - IP65 (NEMA 3)
Temperatură ambientală - −20 °C la +50 °C
Dimensiuni (înălţime × lăţime × adâncime) 210 × 160 × 115 mm
Material carcasă – varianta 1 plastic = ABS
Material carcasă – varianta 2 aluminiu
Greutate - 1,5 / 2,6 kg
Terminal cabluri 3 buc. PG 11 (pt. comandă + 2x PG 11)

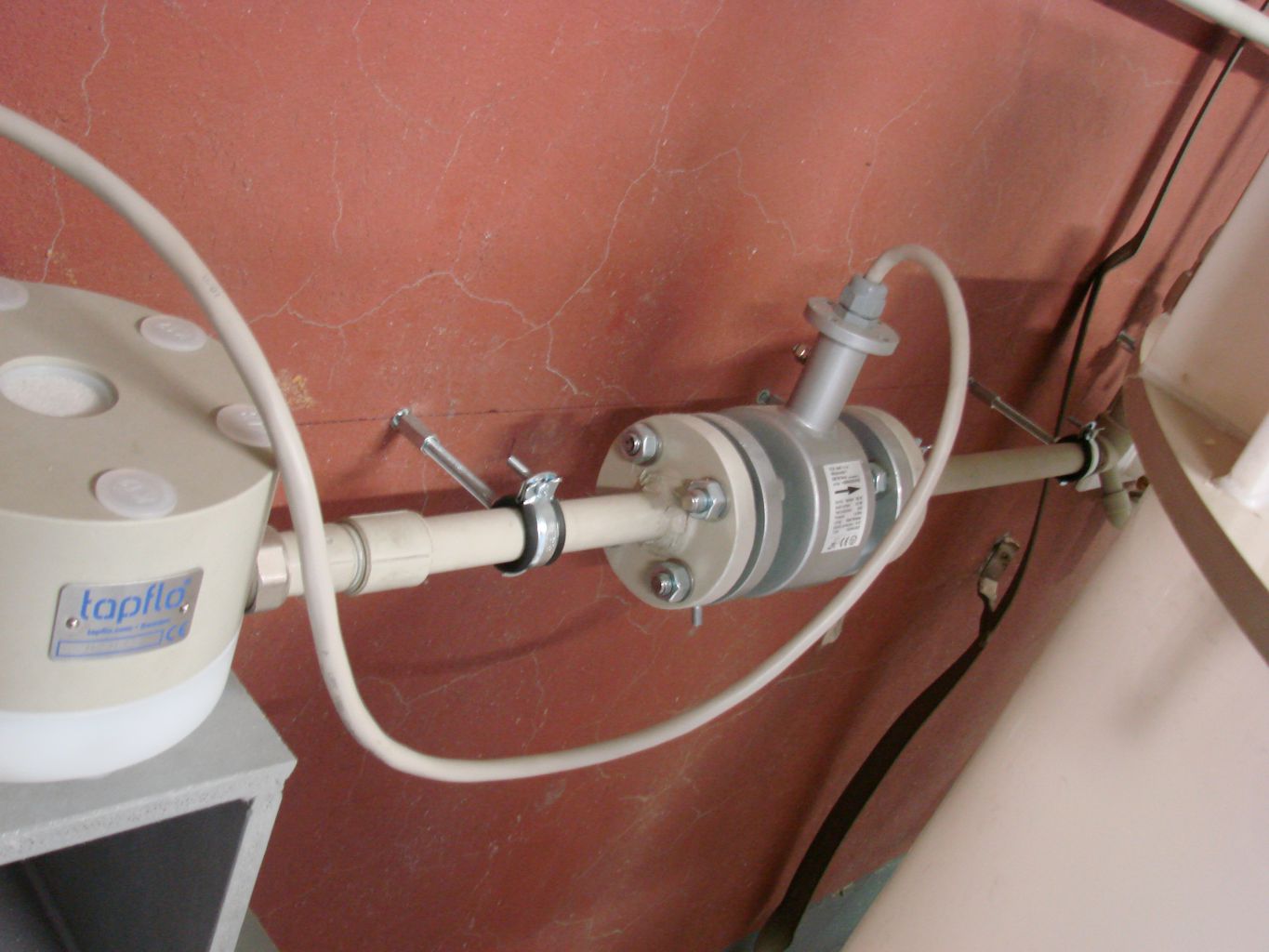

Condiţii de montaj: pe conductă, în cămin uscat, cu sifon pt. împiedicarea golirii conductei.
